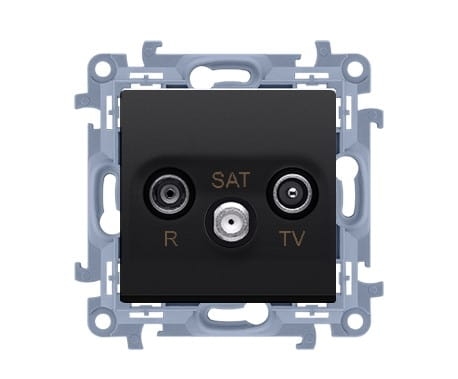

S10 Gniazdo antenowe R-TV-SAT końcowe czarny mat CASK.01/49 KONTAKT-SIMON

Gniazdo antenowe satelitarne końcowe jest urządzeniem elektronicznym, które znajduje zastosowanie w antenowych instalacjach indywidualnych, zbiorczych lub systemach telewizji kablowej. Poniżej przedstawiam kluczowe informacje dotyczące funkcji i zastosowania tego gniazda:

• Przeznaczenie: Gniazdo antenowe satelitarne końcowe służy do przyłączania urządzeń abonenckich typu odbiornik telewizyjny, tuner satelitarny, i odbiornik radiofoniczny do sieci antenowej. Jest używane zarówno w instalacjach zbiorczych o strukturze równoległej, gdzie od anteny do każdego pomieszczenia biegnie osobny kabel, jak i w indywidualnych instalacjach jednogniazdowych.

• Zastosowanie: Wejścia gniazda są przystosowane do podłączenia kabla koncentrycznego o impedancji 75Ω, doprowadzającego sygnały z anten odbiorczych. Wyjścia abonenckie są zgodne z normą IEC, umożliwiając podłączenie radioodbiornika lub telewizora. Gniazdo przenosi sygnały w różnych zakresach częstotliwości:

  • Wyjście TV: 5 + 70 MHz i 120 + 862 MHz,
  • Wyjście R: 88 + 108 MHz,
  • Wyjście SAT: 950 + 2400 MHz.

• Tłumienność sprzężenia: Tłumienność sprzężenia dla wyjść SAT, TV, R wynosi 1,5 dB.

• Zasilanie konwertera anteny satelitarnej: Gniazdo ma specjalną konstrukcję umożliwiającą przepływ prądu zmiennego i stałego pomiędzy wyjściem SAT, a wejściem gniazda w celu zasilania konwertera anteny satelitarnej.

Podsumowując, gniazdo antenowe satelitarne końcowe jest wszechstronnym elementem instalacyjnym, umożliwiającym skuteczne przyłączenie różnych urządzeń do antenowej sieci odbiorczej, zarówno w przypadku instalacji zbiorczych, jak i indywidualnych.
