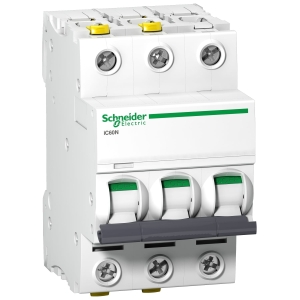

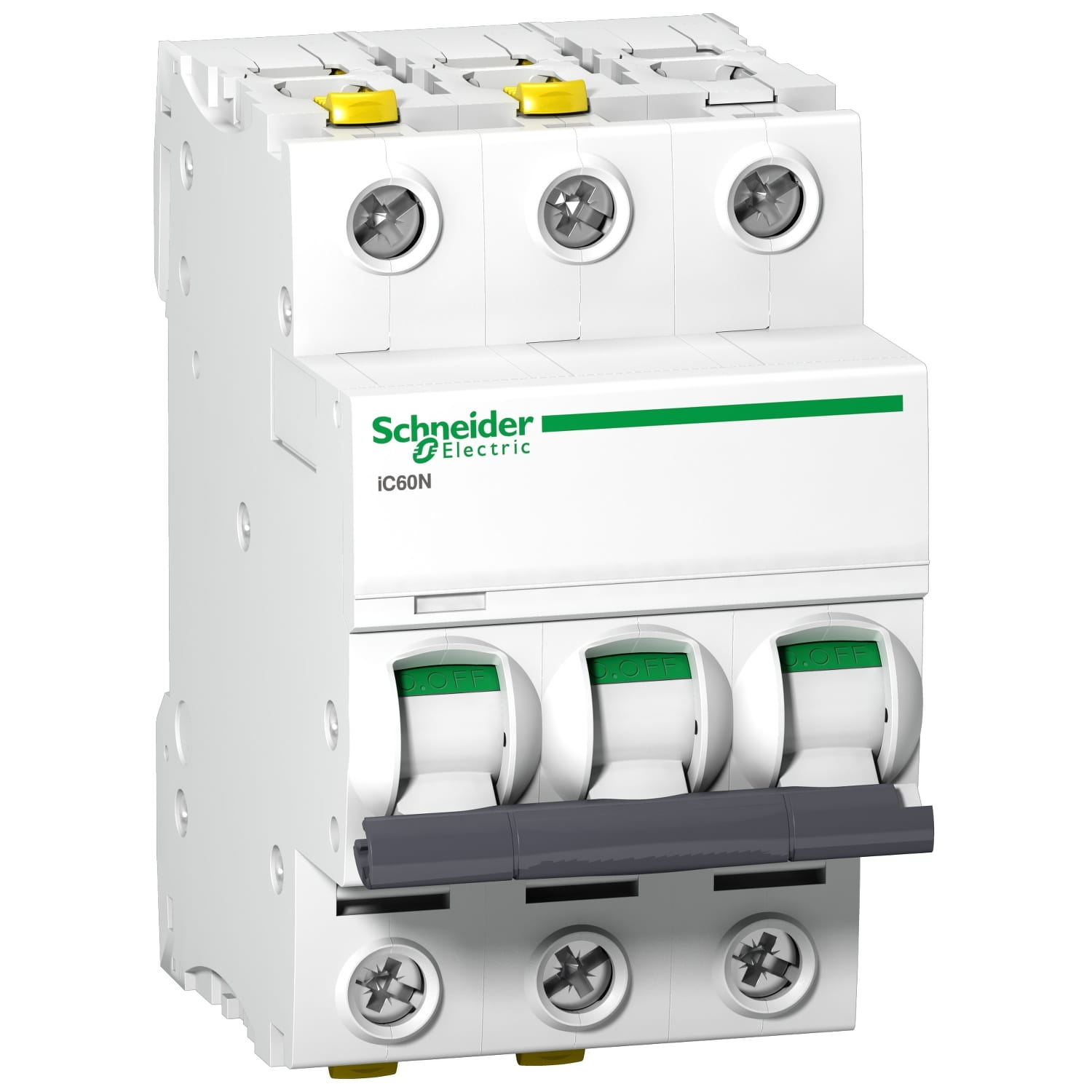

Wyłącznik nadprądowy Acti9 iC60N-C20-3 C 20A 3-biegunowy A9F04320 SCHNEIDER

Przejdź do sekcji Opinie

81,30 zł

Dostępność:

brak towaru

Niedostępny

Opis

Wyłącznik nadprądowy Acti9 iC60N-C20-3 C 20A 3-biegunowy A9F04320 SCHNEIDER

Opis biegunów	3P
ilość zabezpieczonych biegunów	3
[In] prąd znamionowy	20 A
rodzaj sieci	Prąd przemienny (AC) Prąd stały (DC)
technologia wyzwalacza	Termomagnetyczny
charakterystyka	C
zdolność wyłączania	6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1 36 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2 20 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2 6 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2 36 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA Icu at <= 180 V DC conforming to EN/IEC 60947-2
Kategoria użytkowania	Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1

częstotliwość sieci	50/60 Hz
górna granica wyzwalania magnetycznego	8 x In +/- 20 %
[Ics] znamionowy prąd wyłączalny eksploatacyjny	15 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % conforming to EN 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % conforming to EN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % conforming to IEC 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % conforming to IEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % conforming to IEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % conforming to EN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % conforming to EN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % conforming to IEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % conforming to IEC 60947-2 - 125...180 V DC 10 kA 100 % conforming to EN 60947-2 - 125...180 V DC
klasa ograniczenia	3 conforming to EN 60898-1 3 conforming to IEC 60898-1
Znamionowe napięcie izolacji [Ui]	500 V AC 50/60 Hz conforming to EN 60947-2 500 V AC 50/60 Hz conforming to IEC 60947-2
znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV conforming to EN 60947-2 6 kV conforming to IEC 60947-2
wskazanie położenia styku	Tak
typ sterowania	Dźwignia
sygnalizacja lokalna	Wskaźnik wyzwolenia
podstawa montażowa	Szyna DIN
szerokość w modułach 9 mm	6
wysokość	91 mm
Szerokość	54 mm
głębokość	78,5 mm
