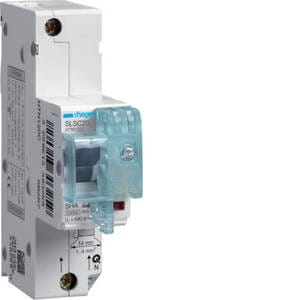

Wyłącznik nadprądowy selektywny HTN120C firmy Hager to jednofazowy aparat zabezpieczający o prądzie znamionowym 20 A, przeznaczony do montażu na szynie DIN TS35. Jest to urządzenie typu SLS, które zapewnia selektywną ochronę instalacji elektrycznych, szczególnie w zastosowaniach przedlicznikowych.
Kluczowe parametry techniczne
-
Charakterystyka wyzwalania: Cs
-
Liczba biegunów: 1P
-
Prąd znamionowy: 20 A
-
Napięcie znamionowe łączeniowe (Ue): 230/400 V AC
-
Napięcie znamionowe izolacji (Ui): 690 V
-
Znamionowa zdolność łączeniowa: 25 kA
-
Częstotliwość: 50/60 Hz
-
Zakres temperatury pracy: od -25°C do +55°C
-
Stopień ochrony: IP20
-
Montaż: Na szynę DIN TS35
-
Wymiary: 110 mm (wysokość) x 27 mm (szerokość) x 85 mm (głębokość)
-
Przekrój przewodów: 1,5–35 mm² (linka), 1,5–50 mm² (drut)
-
Wytrzymałość mechaniczna: 10 000 cykli
-
Wytrzymałość elektryczna: 1 500 cykli
Zastosowanie
Wyłącznik HTN120C jest przeznaczony do stosowania w instalacjach elektrycznych, gdzie wymagana jest selektywna ochrona obwodów. Dzięki charakterystyce wyzwalania Cs, zapewnia selektywność działania, co oznacza, że w przypadku zwarcia lub przeciążenia wyłącznik zadziała tylko w obwodzie, w którym wystąpiła awaria, nie wpływając na pozostałe obwody. To czyni go idealnym rozwiązaniem dla instalacji domowych, komercyjnych oraz przemysłowych, gdzie niezawodność i ciągłość zasilania są kluczowe.
