Wyłącznik różnicowoprądowy 230 V IP20 80 A SCHNEIDER

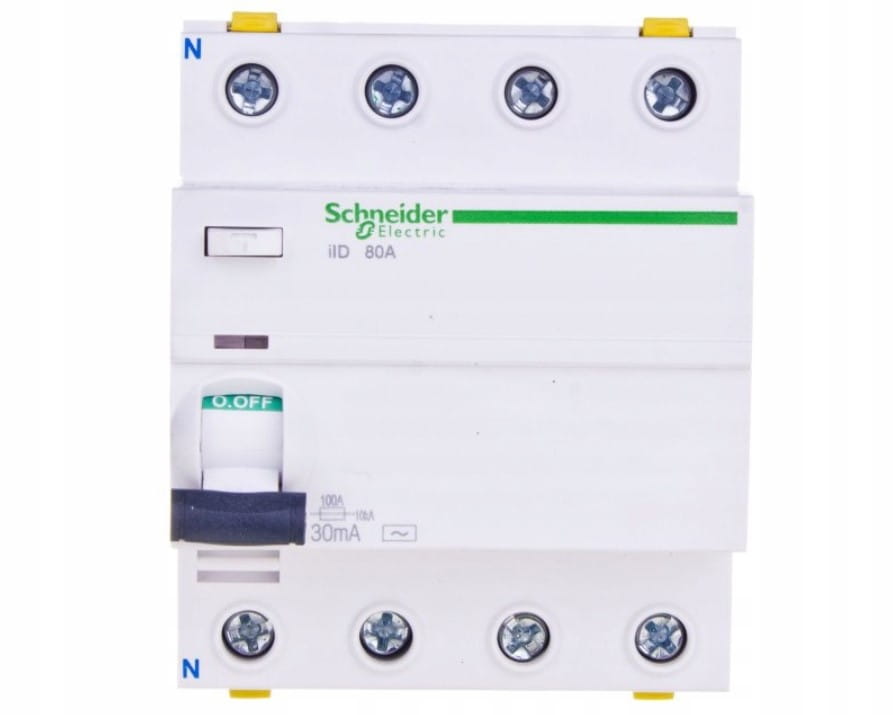

Wyłącznik różnicowoprądowy Schneider Electric, model Acti9 iID-80-4-30-A (A9Z21480), to zaawansowane urządzenie zabezpieczające, przeznaczone do ochrony instalacji elektrycznych przed porażeniem prądem oraz uszkodzeniami wynikającymi z prądów upływowych.

Dane techniczne:

• Napięcie znamionowe: 400 V AC.
• Prąd znamionowy: 80 A.
• Znamionowy prąd różnicowy: 30 mA (typ A, czułość na prądy sinusoidalne i pulsujące stałe).
• Liczba biegunów: 4.
• Stopień ochrony (IP): IP20 (ochrona przed ciałami stałymi o średnicy ≥12 mm, brak ochrony przed wodą).
• Sposób montażu: Szyna DIN.
• Głębokość wbudowania: 44 mm.
• Wytrzymałość zwarciowa (Icw): 10 kA.
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV.
• Przekrój przyłączanych przewodów:
  • Jednodrutowe: od 1 do 35 mm².
  • Wielożyłowe: od 1 do 25 mm².
• Temperatura pracy: od -25°C do +60°C.
• Straty mocy: 5,6 W.

Funkcje i cechy:

1. Ochrona przed porażeniem prądem elektrycznym – wyłącznik wykrywa różnicę prądów wpływających i wypływających z obwodu, odłączając zasilanie w przypadku nieprawidłowości.
2. Optyczny wskaźnik wyzwolenia (Visi-Trip) – biało-czerwony wskaźnik informuje o stanie urządzenia.
3. Podwójne zaciski – umożliwiają podłączenie przewodów o różnych przekrojach bez użycia dodatkowych elementów.
4. Łatwy montaż i demontaż – możliwość zdejmowania urządzenia z szyny DIN bez użycia narzędzi.
5. Przycisk testowy „T” – pozwala na regularne sprawdzanie poprawności działania urządzenia.

Wyłącznik różnicowoprądowy Schneider Electric znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych oraz przemysłowych. Zapewnia ochronę użytkowników oraz sprzętu przed skutkami prądów upływowych, które mogą prowadzić do porażeń lub pożarów.
