Opis

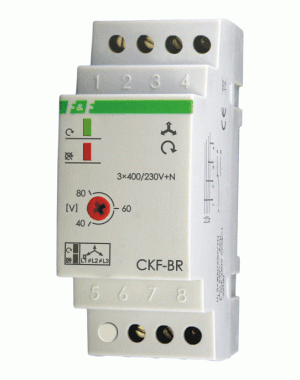

Czujniki kolejności i zaniku faz przeznaczone są do zabezpieczania silników elektrycznych, zasilanych z sieci trójfazowej w przypadkach zaniku napięcia, w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności fazy.
Ze stałym progiem asymetrii napięciowej zadziałania.
Dane techniczne
| Montaż | na szynie TH-35 |
| Przyłącze | zaciski śrubowe 2,5mm2 |
| Temperatura [st. C] | -25-50 |
| Wymiary | 2 moduły (35mm) |
| Stopień ochrony | IP20 |
| Zasilanie | 3× 400V/230+N |
| Prąd obciążenia [A] | <10 |
| Kontrola zasilania | 2 x LED |
| Histereza napięciowa [V] | 5~ |
| Asymetria napięciowo zadziałania [V] | 40-80V~ |
| Pobór mocy [W] | 1,6 |
| Opóźnienie wyłączenia [s] | 4 |
| Styk | separowany 1NO/NC |
