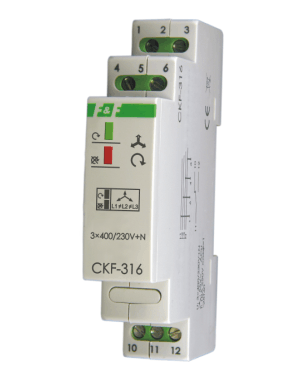

Czujnik kolejności i zaniku faz CKF-316 F&F
Opis
Styk 1 x NO/NC.
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,które grożą zniszczeniem silnika.Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Pliki do pobrania:
Dane techniczne
Montaż | na szynie TH-35 |
Przyłącze | zaciski śrubowe 2,5mm2 |
Temperatura [st. C] | -25-40 |
Wymiary | 1 moduł (18mm) |
Stopień ochrony | IP20 |
Zasilanie | 3× 400V/230+N |
Prąd obciążenia [A] | <10 |
Kontrola zasilania | 2 x LED |
Histereza napięciowa [V] | 5~ |
Asymetria napięciowo zadziałania [V] | 55~ |
Pobór mocy [W] | 1,6 |
Opóźnienie wyłączenia [s] | 4 |
Styk | separowany 1NO/NC |
